Elektronik Kart Tamiri Nedir? İşletmeler İçin Maliyet ve Verimlilik Rehberi

Elektronik Kart Tamiri Nedir? İşletmeler İçin Maliyet ve Verimlilik Rehberi

Sanayide dijitalleşmenin, robotik sistemlerin ve Endüstri 4.0 bileşenlerinin yaygınlaşmasıyla birlikte, üretim hatlarının kalbi elektronik donanımlara emanet edilmiştir. Modern bir fabrikada verimliliğin, hızın ve standardizasyonun sürdürülebilmesi, karmaşık algoritmaları saniyelerden çok daha kısa sürede işleten elektronik devrelerin kararlılığına bağlıdır. İşte bu dinamik ekosistemin sürdürülebilirliğini sağlayan en kritik operasyonlardan biri olan elektronik kart tamiri, endüstriyel işletmeler için hem devasa finansal tasarruflar sunan hem de operasyonel duruş sürelerini minimize eden stratejik bir mühendislik disiplinidir.

Geleneksel sanayi anlayışında arızalanan bir bileşenin doğrudan yenisiyle değiştirilmesi (yedek parça tedariki) ilk çözüm olarak görülse de günümüz ekonomik konjonktüründe, özellikle döviz endeksli ithal makine kartlarında bu yaklaşım işletmeleri büyük bir mali yük ve lojistik zaman kaybı ile karşı karşıya bırakmaktadır. Bu rehberde, endüstriyel elektronik kartların işleyişini, arıza kök nedenlerini, profesyonel onarım aşamalarını ve bu sürecin işletme bütçesine olan doğrudan etkilerini derinlemesine inceleyeceğiz.

Elektronik Kartların Endüstrideki Stratejik Rolü

Elektronik kartlar (PCB - Printed Circuit Board / Baskı Devre Kartı); üzerlerinde barındırdıkları mikroişlemciler, dirençler, kondansatörler, diyotlar ve entegre devreler vasıtasıyla endüstriyel makinelerin kontrolünü ve birbiriyle olan haberleşmesini sağlayan en kritik bileşenlerdir. CNC tezgahlarından PLC ünitelerine, motor sürücülerinden (Inverter) robot kollarına ve tıbbi cihazlardan otomasyon ekranlarına (HMI) kadar endüstrinin her hücre çeperinde bu kartlar görev yapar.

Sistemlerin doğru, senkronize ve kesintisiz çalışmasını garanti altına alan bu donanımlar, en ufak bir lojik veya fiziksel hata durumunda tüm hattın kilitlenmesine yol açabilir. Örneğin; bir otomotiv montaj hattında ya da gıda paketleme tesisinde tek bir sürücü kartının arızalanması, zincirleme bir duruş reaksiyonu başlatarak fabrikanın günlük üretim hedeflerinden sapmasına ve telafisi güç ciro kayıplarına neden olur. Bu nedenle elektronik kartlar, sanayinin sadece teknik bileşenleri değil, doğrudan işletme cirosunu belirleyen operasyonel unsurlarıdır.

Elektronik Kart Arızalarının Oluşma Nedenleri ve Kök Analizi

Endüstriyel üretim tesisleri, ev veya ofis ortamlarından çok farklı olarak yüksek stresli, değişken ve yıpratıcı fiziksel şartlara sahiptir. Bu zorlu çalışma koşulları altında elektronik kartlarda zamanla meydana gelen arızalar temel olarak üç ana grupta incelenir:

1. Elektriksel Problemler ve Şebeke Anomalileri

Fabrika ortamlarında yüksek güçlü endüstriyel motorların, kaynak makinelerinin veya kompresörlerin ani devreye girip çıkması şebekede harmoniklere ve voltaj dalgalanmalarına (pik akımlara) yol açar.

• Ani Voltaj Yükselmeleri: Kart üzerindeki varistör, diyot ve regülatör gibi koruyucu komponentlerin yanmasına, hatta mikroişlemcilerin kalıcı olarak hasar görmesine neden olur.
• Kısa Devreler: Yaşlanan yalıtım malzemeleri veya komponent sızıntıları, akımın alternatif yollar bulmasına ve hatların erimesine sebebiyet verir.

2. Çevresel Faktörler ve Mikroskopik Tehlikeler

Endüstriyel tesislerin havasında asılı kalan toz, nem, kimyasal buhar ve ince yağ partikülleri zamanla pano içlerine sızarak elektronik kart yüzeyinde birikir.

• Korozyon ve İletken Köprüler: Nem ile birleşen toz partikülleri, PCB üzerindeki mikroskopik yollar arasında iletken köprüler kurarak kısa devrelere yol açar.
• Aşırı Sıcaklık: Yoğun yük altında çalışan güç komponentlerinin (IGBT, MOSFET) ürettiği ısı, panodaki fan yetersizlikleri ile birleştiğinde lehim bağlantılarının gevşemesine (soğuk lehim) ve komponentlerin termal ömrünü tamamlamasına neden olur.

3. Fiziksel Hasarlar ve Mekanik Deformasyonlar

Makinelerin çalışırken ürettiği sürekli titreşim, zamanla büyük hacimli komponentlerin bacaklarında mikro çatlaklar oluşturabilir. Bunun yanı sıra montaj veya demontaj esnasında yapılan hatalar, karta uygulanan yanlış torklar ve sıvı teması gibi insan kaynaklı faktörler de fiziksel kırılma ve hat kopmalarına zemin hazırlar.

Profesyonel Elektronik Kart Tamir Süreci Nasıl İşler?

Elektronik kart onarımı, kulaktan dolma bilgilerle veya sıradan havyalarla yapılamayacak kadar hassas, yüksek teknoloji ve uzmanlık gerektiren bir süreçtir. Başarılı bir endüstriyel kart onarımı şu dört disiplinli aşamadan oluşur:

Hata ve Arıza Tespiti (Gelişmiş Laboratuvar Analizi)

Sürecin ilk ve en önemli adımı, karta enerji vermeden (böylece arızanın büyümesi engellenerek) yapılan testlerdir. Gelişmiş VI Empedans test cihazları, osiloskoplar ve termal kameralar vasıtasıyla kart üzerindeki her bir elektriksel yolun akım-gerilim eğrisi (imza analizi) çıkartılır. Sağlam bir kartın referans verileriyle karşılaştırılarak arızalı bölge nokta atışı tespit edilir.

Komponent Düzeyinde Detaylı Analiz

Arızalı bölgeye yoğunlaşılarak; yarı iletkenlerin, mikroçiplerin, kondansatörlerin ve dirençlerin performans değerleri ölçülür. Kapasite kaybı yaşamış (kurumuş) kondansatörler veya sızıntı yapan transistörler gibi "yakında arıza çıkartma riski olan" tüm yaşlı komponentler de bu aşamada listelenir.

Hassas Onarım, Revizyon ve Değişim

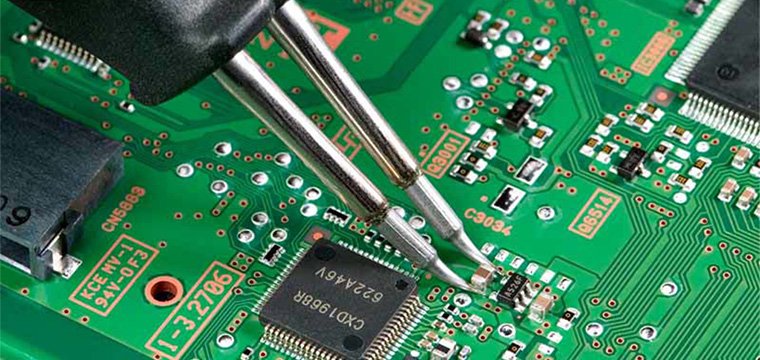

Onarım aşamasında, ESD (Elektrostatik Deşarj) korumalı laboratuvar ortamlarında modern lehimleme istasyonları ve BGA Rework istasyonları kullanılır. Çok katmanlı (multilayer) kartlardaki mikroskopik yollar onarılır, hasarlı komponentler orijinal ve yüksek kaliteli yedek parçalarla değiştirilir. Kart yüzeyi, korozyon önleyici özel kimyasal solüsyonlarla temizlenerek koruyucu kaplama (conformal coating) ile yeniden yalıtılır.

Fonksiyonel Test ve Kalite Kontrol

Onarımı biten kart, doğrudan müşteriye gönderilmez. Laboratuvardaki simülasyon cihazlarında, kartın sahada maruz kalacağı yük, frekans ve haberleşme senaryoları yapay olarak uygulanır. Tüm fonksiyon testlerinden başarıyla geçen kart, endüstriyel standartlara uygun şekilde paketlenerek tesise sevk edilir.

Elektronik Kart Tamirinin İşletmelere Sağladığı Avantajlar

Elektronik kartları hurdaya ayırmak yerine profesyonelce onarmak, modern işletme yönetiminde bir maliyet düşürme (cost-cutting) silahı olarak kabul edilir:

Muazzam Maliyet Avantajı

Yeni bir endüstriyel kart satın almak, özellikle makine üreticisi (OEM) özel yazılımlar barındırıyorsa son derece pahalıdır. Tamir operasyonları, yeni bir kart maliyetinin genellikle %20 ila %30'u gibi son derece ekonomik bir bütçeyle tamamlanır. Bu durum işletmenin bakım-onarım (MRO) giderlerini doğrudan aşağı çeker.

Değerli Zaman Tasarrufu ve Hızlı Teslimat

Global tedarik zincirindeki aksamalar, çip krizleri veya gümrük prosedürleri nedeniyle yurtdışından yeni bir kartın gelmesi haftalar, hatta aylar sürebilir. Profesyonel laboratuvarlarda yapılan tamir işlemleri ise genellikle günler, acil durumlarda saatler içinde tamamlanarak fabrikanın durma süresini (downtime) kritik seviyede kısaltır.

Sürdürülebilirlik ve Karbon Ayak İzinin Azaltılması

Elektronik kart tamiri, bozulan bir donanımın çöpe atılmasını engelleyerek tehlikeli elektronik atıkların (e-waste) çevreye zarar vermesinin önüne geçer. Döngüsel ekonomiyi ve yeşil üretimi destekleyen bu süreç, işletmelerin kurumsal sürdürülebilirlik puanlarını artırır.

Koruyucu Elektronik Kart Bakımının Önemi

Arızaların oluşmasını beklemeden yapılan önleyici ve koruyucu bakımlar, elektronik kartların ömür eğrisini radikal bir şekilde uzatır. Bakımsız bırakılan kartlar, ani patlamalarla tamir edilemez hasarlar alabilir.

Düzenli Kart Bakımının Operasyonel Faydaları

• Sistem Performansının Korunması: Komponentlerin elektriksel geçirgenliği stabil kalır, veri iletim kalitesi maksimuma çıkar.
• Katastrofik Arıza Riskinin Azalması: Isınan veya sızıntı yapan parçalar henüz kısa devreye neden olmadan periyodik kontrollerde tespit edilip yenilenir.
• Termal Ömrün Uzaması: Kart yüzeyindeki yalıtkan tozların temizlenmesi ve termal macunların yenilenmesi sayesinde komponentlerin aşırı ısınması önlenir.
• Enerji Verimliliği: Kararlı ve temiz bir hat üzerinde akım direnci düşeceğinden, sistemlerin gereksiz ısınması ve mikro düzeyde enerji israfı engellenir.

Sonuç

Endüstriyel elektronik kart tamiri ve periyodik bakımı, modern fabrikaların rekabet gücünü doğrudan etkileyen vazgeçilmez bir yönetim stratejisidir. Arızalı kartları birer atık olarak görmek yerine profesyonel mühendislik çözümleriyle yeniden üretime kazandırmak; işletmelere hem muazzam bir finansal hareket alanı sağlar hem de üretimin kesintisiz, güvenli ve sürdürülebilir kalmasına rehberlik eder. Geleceğin akıllı ve yeşil sanayisinde, elektroniğin gücünü doğru bakım ve onarım disipliniyle destekleyen işletmeler küresel pazarda her zaman bir adım önde yer alacaktır.
